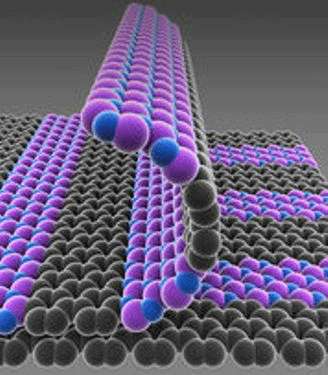

Uma equipe da Universidade de Cornell, em Ithaca, Nova Iorque (EUA), apresenta pista que autoriza a elaboração de circuitos eletrônicos na escala do átomo. Sobre um substrato de cobre, a equipe procedeu a um depósito de grafeno por evaporação química. A seguir, com a ajuda de um procedimento litográfico, foi possível remover os átomos não necessários e substituí-los por nitreto de boro (BN), que age como isolante. Assim, foi possível traçar conexões. Futuramente, os pesquisadores pensam em se voltar para o sulfeto de molibdênio (MoS2), para desenvolver circuitos complexos.  Grafeno permite a realização de circuitos em escala atômica. Créditos: IT.
Industrie & Tecnologie (Tradução - MIA). Nota do Scientific Editor - O trabalho "Graphene and boron nitride lateral heterostructures for atomically thin circuitry", que deu origem a esta notícia, é de autoria de Mark P. Levendorf, Cheol-Joo Kim, Lola Brown, Pinshane Y. Huang, Robin W. Havener, David A. Muller e Jiwoong Park, tendo sido publicado na revista Nature, vol. 488, págs. 627-632, 2012, DOI: 10.1038/nature11408. Assuntos Conexos: O grafeno bate mais um recorde: surge o transistor de 100 GHz. |
|||||||||||||||||||||||
